 four en fabrication

Aller en bas
AuteurMessage
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: four en fabrication   four en fabrication EmptyMar 15 Juil 2014 - 20:56

bonjour à tous.
je post rarement mais je voulais vous faire profiter du début de construction de mon futur four basculant pour 40 kg de bronze. désirant opérer seul et ne pouvant manipuler 40kg à 1200° J'ai opté pour ce mode. je ferais aussi les moules en céramique pour le poids.
le four basculera et pourra aussi monter pour etre à hauteur des moules.
quelques photos du début.

CORDIALEMENT
four en fabrication Tole_r11
la tole du départ

lafour en fabrication Renfor12

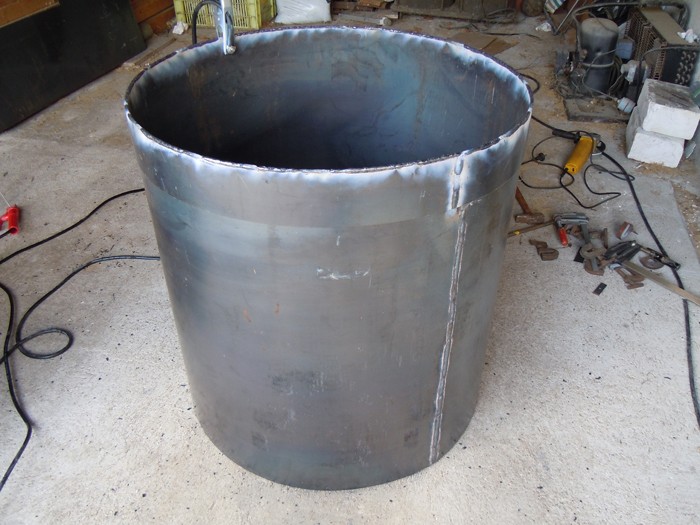

tole roulée soudée avec renfort

four en fabrication Roulae12

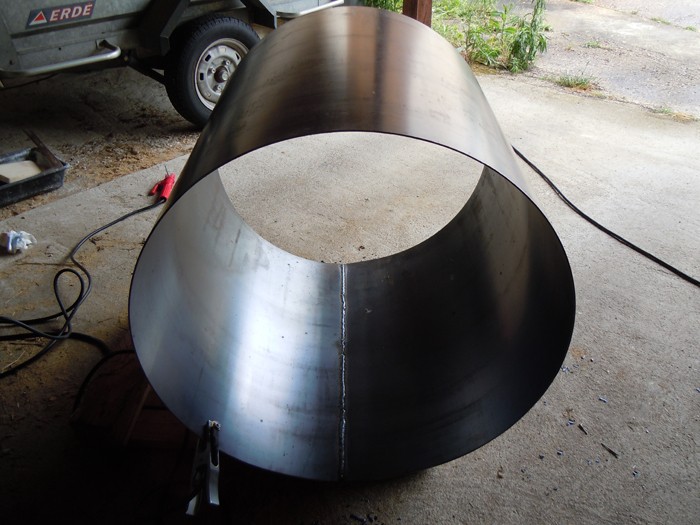

tole roulée soudée



four en fabrication Taille11
fond soudé


four en fabrication Mains_11

et voila pour l'instant
hauteur 760mm diametre 800mm
Revenir en haut Aller en bas
Ghislaine Pommier GG
Super Très Grand Maître
Ghislaine Pommier GG

Féminin Nombre de messages : 7467
Age : 59
Localisation : Nantes
Date d'inscription : 28/01/2010

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 16 Juil 2014 - 19:40

Bon début...j'aime bien assister aux nouveaux projets, on apprend beaucoup  bravo
Revenir en haut Aller en bas
http://mesterresraku.fr/
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 16 Juil 2014 - 19:58

bonjour, mais en faisant on apprend aussi. en fait c'est une copie de four industriel en plus petit avec quelques améliorations (enfin je pense) car les fours industriels sont fait pour couler dans des poches et ensuite dans les moules et je n'y vois pas d'avantage particulier car dans ce cas il faut toujours balader la poche. la je coulerais directement dans les moules.
enfin encore beaucoup de boulot.
cordialement
Revenir en haut Aller en bas
funambule
Super Très Grand Maître
funambule

Féminin Nombre de messages : 787
Age : 50
Localisation : Le puy en velay, haute loire.
Date d'inscription : 30/07/2013

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 16 Juil 2014 - 20:04

Belle entreprise, je suis admirative! j'attends la suite!
As tu un ou des bouquins qui traite le sujet? Une photo ou un dessin de ce que tu veux construire?
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 16 Juil 2014 - 20:51

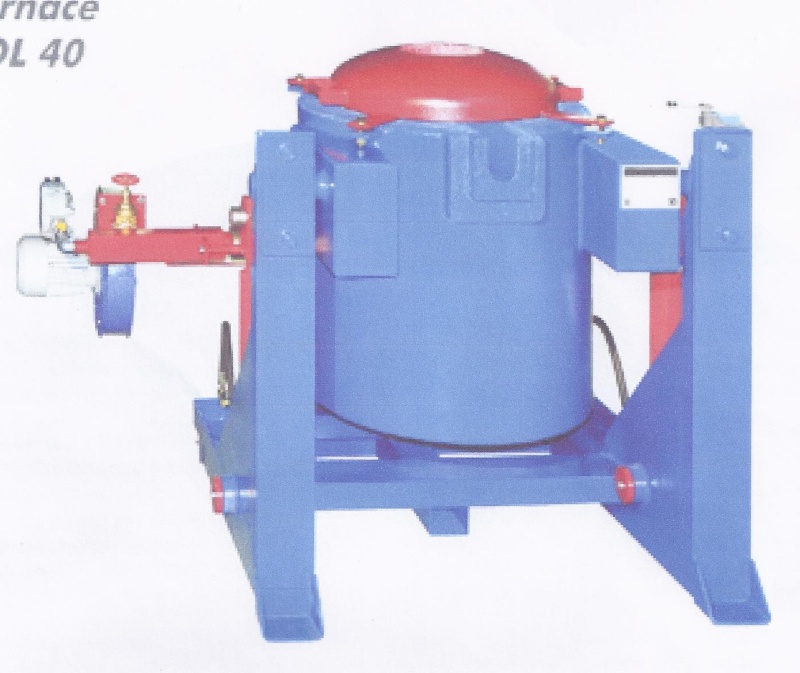

voila un scan du model , mais le support sera différent.
four en fabrication Four_b11
Revenir en haut Aller en bas
funambule
Super Très Grand Maître
funambule

Féminin Nombre de messages : 787
Age : 50
Localisation : Le puy en velay, haute loire.
Date d'inscription : 30/07/2013

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 16 Juil 2014 - 21:05

joli joujou!! je n'arrive pas à voir si la fusion se fera électrique ou au gaz... c'est quoi la manette rouge à gauche?
Ca pivotera sur un axe? il doit falloir trouver le point d'équilibre je suppose....
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 16 Juil 2014 - 21:14

ça fonctionne au gaz
l'axe de rotation ne tient pas le four en équilibre car il doit etre au meme niveau que le trou de coulée pour toujours verser au meme endroit quelque soit l'inclinaison du four
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: avancement des travaux   four en fabrication EmptyJeu 24 Juil 2014 - 14:12

bonjour à tous
voila du nouveau , mais il fait très chaud ici et un petit peu chaque jour suffit et ensuite à l'ombre avec une boisson bien fraiche. mes excuses au lieu de répondre j'ai fait nouveau cela fait un nouveau post.

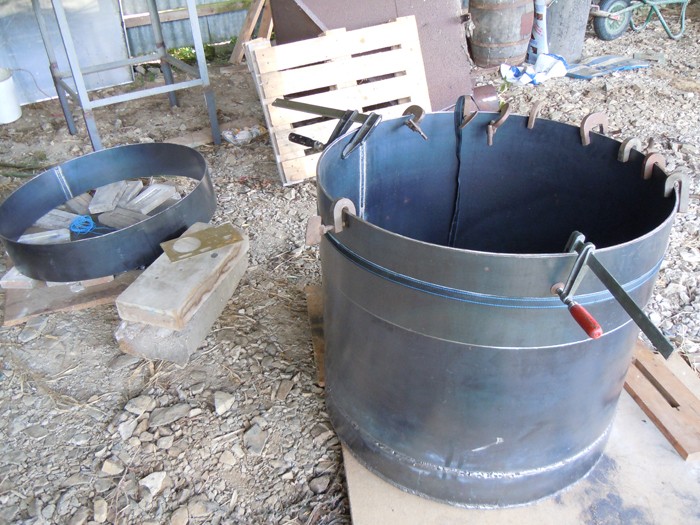

le renfort haut est soudé , viendra ensuite la découpe pour le trou de coulée.
four en fabrication Renfor13
four en fabrication Renfor14
four en fabrication Renfor15
Revenir en haut Aller en bas
Ghislaine Pommier GG
Super Très Grand Maître
Ghislaine Pommier GG

Féminin Nombre de messages : 7467
Age : 59
Localisation : Nantes
Date d'inscription : 28/01/2010

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyJeu 24 Juil 2014 - 17:24

bravo

j'ai fusionné tes sujets
Revenir en haut Aller en bas
http://mesterresraku.fr/
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: fusion   four en fabrication EmptyJeu 24 Juil 2014 - 19:28

merci beaucoup, j'étais bien embarrassé.
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: suite   four en fabrication EmptyMer 6 Aoû 2014 - 22:53

bonjour
voila, les supports d'axes de basculement sont faits,il reste à les souder et percer pour insérer un axe horizontal dans chaque bras qui dépassera à l'extérieur du four.
poids approximatif actuel 70Kg

four en fabrication Evolut13
four en fabrication Evolut14
Revenir en haut Aller en bas
props
Confirmé
props

Féminin Nombre de messages : 232
Age : 57
Localisation : bourguirhônalpine
Date d'inscription : 22/10/2011

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 6 Aoû 2014 - 23:12

sourire tu serais pas plutôt en train de faire un robot ?

blague à part c'est un bel objet en devenir, suis toujours assez fan des belles soudures, et là il y en a quelques unes Smile
bravo et on attend la suite...
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: effectivement   four en fabrication EmptyJeu 7 Aoû 2014 - 23:22

un robot, mais avec la suite je crois que cela y ressemblera moins. pour ce qui est des soudures elles ne sont pas toutes top ,mais coté solidité ça va le faire.
aux final ça devra etre un four économique aussi bien coté fabrication que consommation en gaz, car il n'y aura à chauffer qu'une épaisseur de 3cm de béton réfractaire + le creuset et pas de brique.(c'est comme ça que j'ai fais mes plus petits fours pour l'acier. température 1600°)
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: suite de la construction   four en fabrication EmptyMer 20 Aoû 2014 - 22:54

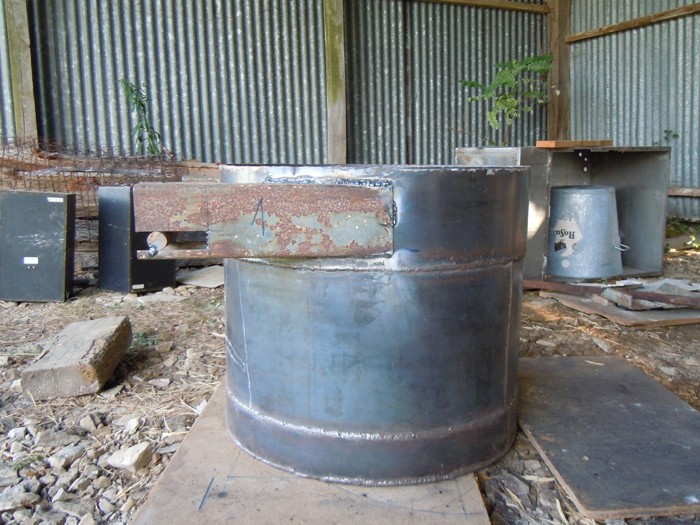

voila la suite, l'axe n'est la pour l'instant que pour l'alignement
les bras sont en place et presque complètement soudés
four en fabrication Avec_a12

four en fabrication Avec_a13
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyJeu 21 Aoû 2014 - 13:06

bravo j' ai le même sans la bascule ..... 60 kg de bronze + le creuset ....faut être trois .....  hihihi je vais suivre la suite avec application  sourire
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: bonjour marco polo   four en fabrication EmptyJeu 28 Aoû 2014 - 16:14

BONJOUR
bon aujourd'hui pas de photo.
l'axe de basculement est à sa cote pour entrer dans des paliers diamètre 45mm, maintenant j'attends les paliers.
je suis entrain de faire le moule pour le cylindre en béton réfractaire 1800°. qui fera 30 à 40 mm d'épaisseur.
marco polo sachant qu'il faut fondre le plus vite possible et que je n'aurais que le creuset + le bronze+ le béton à chauffer isolé par 7 couches de fibre céramique de 25mm et que je dispose de 2 bruleurs otégal d'une puissance totale de 116 KW ainsi que de 3 bouteilles de 35 Kg de gaz , quel temps de chauffe te semble raisonnable pour fondre 40 Kg ?
MERCI
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyJeu 28 Aoû 2014 - 19:46

" sachant qu'il faut fondre le plus vite possible et que je n'aurais que le creuset + le bronze+ le béton à chauffer isolé par 7 couches de fibre céramique de 25mm et que je dispose de 2 bruleurs otégal d'une puissance totale de 116 KW ainsi que de 3 bouteilles de 35 Kg de gaz , quel temps de chauffe te semble raisonnable pour fondre 40 Kg ? "

bonjour , premiére réaction , passe en grandes bouteilles , deux pleines suffisent à chaque fusion , ( perso , elles résistent à trois ou quatre coulées successives dans la journée .....un petit radiateur elec avec ventilo évite la congellation .....

deuxiéme remarque , la fibre ne résiste pas aux projections de bronze , donc au fond une couche de chamotte à hauteur du fromage , et sur les côtés , inox en plus , genre tambour de séche linge ..L.. je dois retapisser le mien en fibre et je vais utiliser cette méthode sourire car chaque éclaboussure de bronze fait un impact , donc à la longue ... sourire

pour la durée , la premiére , + ou - une heure trente , ensuite qd tout est chaud c'est le temps de charger qui compte ....et la réactivité de mes aides idiot
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: bouteilles   four en fabrication EmptyJeu 28 Aoû 2014 - 20:21

merci pour ta réponse
pour les bouteilles ce sont bien des grandes(35Kg)
la fibre ne sera pas à proximité du creuset car celui ci sera dans un cylindre de béton réfractaire , et le fond en briques , elle ne risque rien, ça marche avec l'acier.
tu mets de l'inox dans le four en contact avec la flamme? peux tu m'expliquer comment?
MERCI
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty

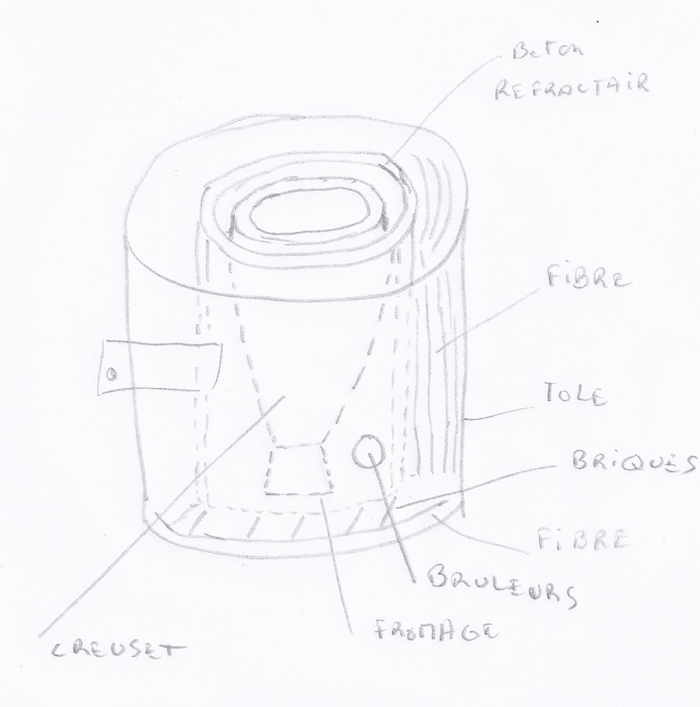

MessageSujet: voila en gros   four en fabrication EmptyJeu 28 Aoû 2014 - 20:50

ce que je veux faire
four en fabrication Scanr10
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyVen 29 Aoû 2014 - 19:25

l'inox , c'est juste avant la dernière couche , il plaque les autres ; les protège , et sert d'accroche .... sourire
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: nouvelles du front   four en fabrication EmptyMer 10 Sep 2014 - 17:31

bonjour

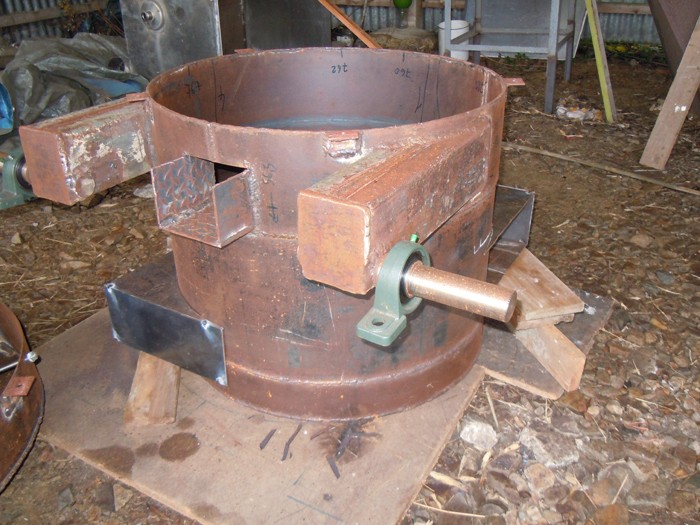

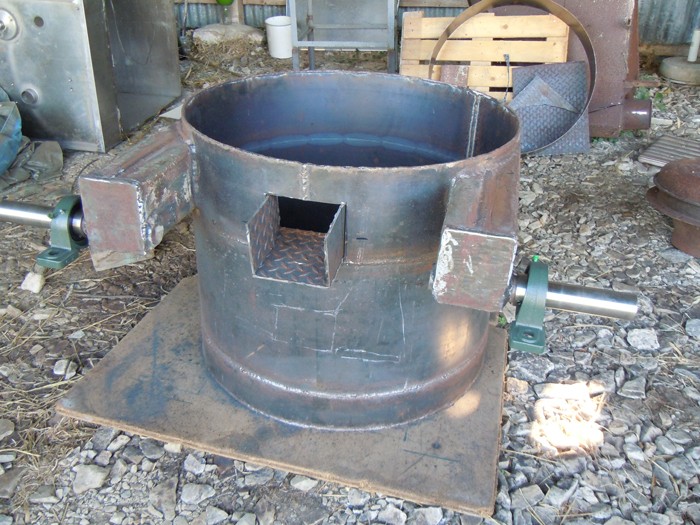

maintenant, les axes de pivotement sont en place (il restera à les raccourcir)les paliers sont dessus , et la goulotte de coulée est faite il reste à la souder (droite , pas inclinée comme vous la voyez)

four en fabrication Face_b10
four en fabrication Profil10
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMer 10 Sep 2014 - 20:07

super boulot ! ca tient la route , même si y aura forcement des réglages ....le point de manoeuvre reste crucial pour travailler seul ( tu peux pas corriger le tir , en fonction du moule et du contenu , et en même temps le débit du creuset qui varie en fonction de la hauteur du contenu scratch faudra un rodage et une fosse pour les éclaboussures
.... sourire
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: éclaboussures   four en fabrication EmptyJeu 11 Sep 2014 - 15:55

bonjour
pour les éclaboussures il y en a toujours plus ou moins.
pour les réglage ok mais je pourrais les faire en cour de coulée car le four pourra avancer ou reculer ainsi que monter ,je crois que ça va etre une usine à gaz mon truc. enfin on verra.

maintenant le bec de coulée est soudé.

four en fabrication Bec_so10

four en fabrication Bec_so11
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyJeu 11 Sep 2014 - 20:21

Autre question , l'axe de rotation étant déporté , comment vas tu compenser le poids pour une rotation aisée ? deux cents kilos ? voir trois cents , scratch voir beaucoup plus selon la taille du creuset .....
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: levée   four en fabrication EmptyJeu 11 Sep 2014 - 20:41

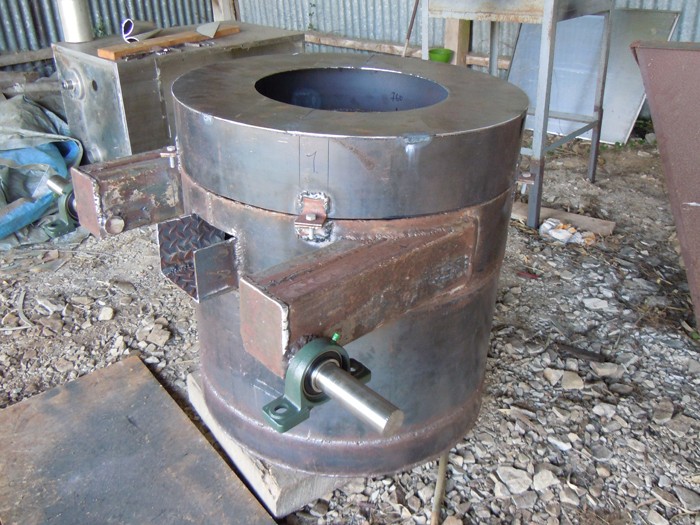

je ne compense pas. la rotation sera faite avec un moyen de levage moto réducteur 1 tour par minute et le cable dessiné en blanc s'enroulera sur un cylindre de 30 cm de diametre

four en fabrication Bec_so12
Revenir en haut Aller en bas
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: evolution suite   four en fabrication EmptyMar 23 Sep 2014 - 20:17

bonjour voila la suite des travaux.

le couvercle à l'envers

four en fabrication Interi10

le four avec couvercle non terminé

four en fabrication Four_a10

encore pas mal de travail, pour l'instant 100Kg
Revenir en haut Aller en bas
Lézard Premier
demi ouvrier


Masculin Nombre de messages : 56
Age : 57
Localisation : Versailles
Date d'inscription : 16/02/2006

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyJeu 13 Nov 2014 - 19:06

Bonjour,

Bon alors Galvan, je piaffe d'impatience ! Le projet avance ?

Bien cordialement,
Revenir en haut Aller en bas
http://franck-gautier.com
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: oui oui   four en fabrication EmptyLun 24 Nov 2014 - 18:36

bonjour
ça avance doucement, une partie des blocs bruleurs est faite mais il me manque pour l'instant 25 kg de béton 1800° et chez mon ancien fournisseur il a augmenté de 100 pour cent, dur dur arhgggg . j'essaye d'en trouver un autre.
au total il va m'en falloir 75 kg à peu prés je n'en ai que 50 kg.
de plus ça se refroidi et je travaille dehors. dés qu'il y a du nouveau appréciable je mets des photos. sourire
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyLun 24 Nov 2014 - 19:04

goetz ?
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: bonjour marco polo   four en fabrication EmptyLun 24 Nov 2014 - 20:24

non c'est chez prosiref, en fait je ne sait plus ou je l'ai acheté la première fois et chez prosiref qui a le meme (vu que je les mélangerais) le vend le double du prix, et money is money.
en attendant une photo du moule métal pour faire le tronc de cone en béton( à l'intérieur duquel sera le creuset)
four en fabrication Moule110
Revenir en haut Aller en bas
marco polo
Super Très Grand Maître
marco polo

Masculin Nombre de messages : 7117
Age : 62
Localisation : charente
Date d'inscription : 13/04/2009

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyMar 25 Nov 2014 - 8:04

joli moule ! prosiref , on peut négocier .....par quantité ....... hihihi tu peux essayer goetz .... sourire
Revenir en haut Aller en bas
http://www.deboisenbronze.net
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: petit avancement   four en fabrication EmptyJeu 27 Nov 2014 - 17:01

voila j'ai fais les entrées de bruleurs, sur les photos leur positionnement n'est pas définitif (sur la première celui de gauche est trop bas et celui de droite est trop haut).
four en fabrication Vue_fa10
four en fabrication Vue_ar10
pour l'instant ils ne sont pas soudés, et il y a aussi les perçages à faire dans le four pour le passage des tubes en béton dans lesquels la flamme arrivera. Les bruleurs serons fixes donc ne basculerons pas avec le four.
Revenir en haut Aller en bas
Lézard Premier
demi ouvrier


Masculin Nombre de messages : 56
Age : 57
Localisation : Versailles
Date d'inscription : 16/02/2006

four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication EmptyJeu 27 Nov 2014 - 17:13

Tiens en forme de cône ...
Le U en tôle larmée, c'est un déversoir ?
Merci de nous faire partager ça.
J'ai hâte de voir les photo de la 1ere coulée.
Revenir en haut Aller en bas
http://franck-gautier.com
galvan
Apprenti


Masculin Nombre de messages : 25
Age : 66
Localisation : indre et loire
Date d'inscription : 27/09/2013

four en fabrication Empty
MessageSujet: cone   four en fabrication EmptyJeu 27 Nov 2014 - 18:31

bonjour
oui je l'ai fais en cone, ça ménage de la place à hauteur du fromage et du bas du creuset (pour éviter que la flamme des bruleurs ne frappe directement le creuset, et ça rétréci à hauteur du creuset pour que la flamme l'enveloppe parfaitement. Pour ce qui est du U, effectivement, il y aura dedans du béton réfractaire pour la coulée.

En fait il y aura 2 flammes puisque 2 bruleurs. Les flammes tournerons dans le meme sens.
voila
Revenir en haut Aller en bas
Contenu sponsorisé




four en fabrication Empty
MessageSujet: Re: four en fabrication   four en fabrication Empty

Revenir en haut Aller en bas

four en fabrication
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LE FORUM DE SCULPTURE :: LA SECURITE EN SCULPTURE :: Les Fours-
Sauter vers:
