Rappel du premier message :

Hello
je me propose de mettre quelques photos de la construction de mon four. Comme c'est un pas à pas en direct live je ne sais pas s'il va fonctionner mais bon à priori j'ai mis toutes les chances de mon côté pour que ce soit une petite bombe
Ce sera un four chainette parce que c'est le seul four auto portant et que je n'aime pas travailler le métal pour faire les cerclages des fours cubiques. Il fera 270L utiles.
J'attends les briques isolantes dans 15 jours alors je maçonne la base :



Dessin de la voute avec une chaine :



Comptage des briques :



Comme ça me cassait les pieds de brasser trop de ciment et que je suis incapable de monter sur un toit j'ai fait faire la chappe et la sortie des gaz par un maçon.



là c'est le plan pour une meilleur compréhension. (La voute est mal dessinée. Si quelqu'un sait faire de belles paraboles avec Publisher merci de bien vouloir m'expliquer) :



Merci ausi de me donner vos avis si quelque chose vous semble louche dans la conception ou la réalisation !

or les miens seront sous la voute (solution préconnisée par Rhodes)...Voilà cela dont je doutais , celà semble plus raisonnable , alors un joint en fibre suffit ; maintenant le mur doit se penser auto porteur , donc suffisamment épais pour ne pas se déformer , mais c'est bp moins compliqué ....allez de bons rêves ...

De même ...et merci de ton intérêt pour ma niche à chien comme l'appel mon voisin

IL est pas gentil, mon je le trouve très beau ton petit igloo

sacrément beau boulot quand même...

hé ça monte bien - bravo pour ce beau bricolage professionnel ou alors c'est ton jeu de cubes reçu à Noël...
on pourra t'appeler Mme Du Four !

domido a écrit:

...bricolage professionnel ...

Comme tu y vas, attendons de savoir s'il monte correctement en température ....

DuTour
DuFour
et la prochaine étape ?
D'Humour ?
DuLourd ?

Journée dans mon zigloo ! Faisait pas chaud, la porte est restée ouverte !

m^me le four a mis sa petite laine ,,, courage

Waouh...impressionnant ....je le voyais pas si grand...
mais avec toi dedans,ça donne bien la mesure de la bête.. enfourner Madame Dutour,
tu dois avoir hâte de faire la 1ère flambée...beau découpage des briques de voute...

on ne pourras pas dire:
"Mme. dutour est pas cuite".

Quel travail!...Tous chez Lady Dutour pour des cuissons grandes tailles

bravo pour ton four je cherche des briques pas trop cheres et avec 42% alumine ou puis en trouver micath

Bonsoir et merci pour vos commentaires sympa, rigolo et tout et tout.
J'ai acheté mes briques isolantes là. Ils en ont de toutes sortes.

Quel travail! chapeau!

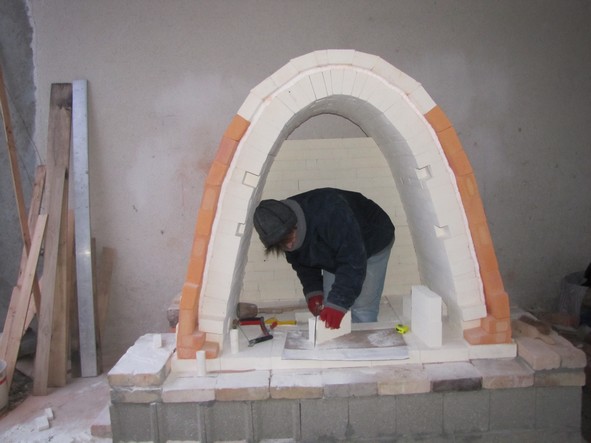

Pas de problème au moment d'enlever le gabarit, mme dutour ?
Chapeau.

Non, il était posé sur 2 planches épaisses de 18mm qui dépassaient. Nous avons retiré les planches. Le gabarit est descendu d'autant et mon mari m'a aidé a le sortir. La voute n'a pas bougé d'un iota (encore heureux..ont aurait été mal barré !). Ca avait des allures d'accouchement
Pauses pour mémoriser l'évènement :

Alors ça c'est encore plus impressionnant, j'ai retenu mon souffle rien qu'en regardant la photo...

impressionnant.....tu dis ça en regardant le beau barbu?
GG voyons,.... Florence vient de l'écrire: "mon mari..."


blague a part, c'est superbe Madame Dutour, c'est une bien belle voûte, bien faite puisqu'elle tient sur elle même, très bel ouvrage, merci de nous montrer. on attend impatiemment de voir ce four fonctionner.....

Ca doit être passionnant cette construction ! mais beaucoup de temps aussi à y consacrer

Pourquoi cette forme en ogive Florence ? est-ce important ?

Oui René, c'est passionnant.
Construire son outil de travail est toujours gratifiant et puis j'apprends plein de trucs nouveaux tant en maçonnerie qu'en cuisson et, ultime bénéfice, j'économise ( sans compter mon temps de travail, biensûr) 55 à 60% sur le prix d'un manufacturé!! Ca motive !
Le gros avantage de cette voute est qu'elle est auto-portante. Si j'avais monté des murs droits et une voute + plate il aurait fallu tout férailler.
En plus je la trouve sympa esthétiquement et les flammes devraient bien monter le long des parois avant d'être attirées dans la cheminée au fond..
L'inconvénient de cette forme est que le rapport entre le volume utile et le volume brut est un peu élevé à cause de la largeur de la base. Mais un choix c'est toujours un compromis...

GG j'aime bien t'impressionner
Edb, c'est vrai que mon mari est un impressionnablement beau barbu

chapeau florence !

OUHAHOU, qué boulot !!!!

Magnifique de conception et de réalisation, chapeau bas Florence, tu m'épates, je suis épatée c'est épatant...

C'est épatant que vous vous zépatiez tant mais j'avoue être un peu surprise de tous ces chapeaux. C'est très gentil mais je pense que les pierreux restaurateurs de monuments doivent se marrer à voir mes rangs de coins.
Ce n'est qu'un travail de découpe plus facile que de réaliser n'importe quelle sculpture taillée dans la pierre !

Fin du mur du fond et jointoiement



Doublage du mur du fond en PS6 à l'extérieur

salut Florence.
"Edb, c'est vrai que mon mari est un impressionnablement beau barbu" ...impressionnable, impressionnant...? tout est permis, il est barbu. pour ce qui me concerne, je m'arrêterais a cet aspect des choses.

beau est toujours relatif..., c'est la beauté intérieure qui compte, l'amour et l'affectif troublent la vue

le four , je vois que tu as trouvé un candidat pour l'expérimentation: le chat,
il te fera savoir si la chaleur passe au travers des parois très rapidement je pense, s'il reste là...

magnifique construction, très esthétique, j'ai hâte de voir comment ça fonctionne et le résultat des cuissons.


c''est au pied du mur....,mais ça, tu le sais bien.

au fait c'est quoi ce "tissu" entre les briques?
A+ Olivier

ps: moi, j'ai des soucis de finitions avec mon charpentier.....

bonjour florence , je pense à tes doutes , tes choix ..... tu tiens le bon bout ! bravo ! ...pour la porte , un pivot mais je suis sur que tu as déjà fait le pour et le contre ..... Donc un pivot , indépendant du reste ; il te faudra ferrailler un peu ....

Edb>>> J'ai fait l'isolation pour que le chat n'ai ni trop froid ni trop chaud et j'attends la première chauffe pour avoir ses commentaires et son agrément ! Mais je crains tout de m^me que ce soit un poil trop chaud ...monsieur est délicat !
"Le tissu " c'est une couche de fibres céramiques réfractaires de 2.5 cm qui isole un peu plus et qui, par sa souplesse, devrait accompagner la dilatation du four..Même fibre que celle en accordéon dans le four de Marco. Un peu une cochonerie insoluble dans les poumons mais elle ne sera pas apparente.
Bon courage pour la fin de tes travaux.
Marco>>> j'aime pas ferrailler !!! Je vais certainement démarrer avec une porte à l'ancienne en empilant des briques + un feutre réfractaire pour faire joint et quand j'en aurai marre de perdre 10mm à chaque enfournement je ferraillerai Mais rien ne presse....
L'autre solution est la porte suspendue à une poutre du toit mais la mienne est mal placée. Il faudrait faire un rappel dans le mur. Pourquoi pas. Je verrai à l'usage.
J'étudie aussi en ce moment la feuillure légèrement en pente pour que la porte vienne s'y loger de son propre poids. Je crois que Camille Virot fait cela pour ces petits fours raku à bois mais j'hésite à mettre une poussée dans ce sens sur la voute surtout pendant la dilatation...

...la suite au prochain épisode. Bon week-end à tous !

vraiment réussi le glaçage, on en mangerait...
c'est quoi comme parfum, argile chamotté...?



Un petit nouveau a aussi joué avec des briques....là
sur le site de JUAN

Merci pour le lien. Ce four m'étonne.

Sinon pour l'enduit "Argilus"c'est de la terre + sable (de vendée, madame..le meilleur certainement) + paille de lin + cellulose.
Un super produit de vers chez toi. Isolant et solide grace au renfort du lin et de la cellulose. Conçu à l'origine pour la déco intérieure. Pour le moment ça fait effectivement un beau glaçage (il va éclaircire en sèchant) mais quand le four aura pris quelque "respirations d'aise" je m'attends à ce qu'il se fissure (euh enfin j'espère pas trop, hein !) . Mais c'est un vrai plus pour protèger mes briques fragiles.
http://www.gillaizeau.com/Eco-materiaux-ARGILUS

Je suis, je suis

coucou Florence ! ma nouvelle activité me demande beaucoup de temps, mais c'est quand même avec grand plaisir que je suis tes pérégrinations ! tout d'abord un grand pour ton four !!! il est beau, il est beau et même... il est beau !!!
je sais il a bien avancé et au risque de passer pour le type qui veut étaler sa science, pour tracer une parabole c'est très simple! avant j'étais charpentier (avant de devenir charpotier puis charpotigraphe ) et pour tracer les lambrequins en bois (bordures de toit en façade) on utilisait une simple chainette!
imagine: tu plantes 2 clous (dans ton cas à l'horizontale, mais çà marche aussi et surtout pour une oblique, suivant la pente d'un toit), et tu accroches une chainette à tes 2 clous, de la longueur que tu veux, et tout de suite çà te donne la parabole parfaite et avec le juste équilibre des forces!
tu traces ta parabole au crayon sur un carton ou un CP et... tu retournes! et hop toutes les masses de ton four sont équilibrées! bon d'accord là çà sera pour le prochain...
je reviendrai voir de temps en temps où tu en es, je trouve çà passionnant, t'es une vraie passionnée! surtout ne change rien!
un gros bizZ
Mimich

ptiskarab a écrit:

bon d'accord là çà sera pour le prochain...

Bé non c'était pour celui-là déja ! (avec vérification grâce aux tuyaux de Loïk mais la chaîne était juste...)



Bon après ce petit retour en arrière ça fait plaisir d'avoir de tes nouvelles ! Belle continuation photocharpentine !
Bizbiz
Florence

Yorehl a écrit:

Hé hé merci

j'avais oublié que tu étais une noctambule donc tu connaissais le coup de la chainette! tu m'en bouches un coin là....
et avec une équerre et une ficelle tu connais? (tu peux déplacer l'équerre et le point F, tu vas voir c'est rigolo)
http://maths.edunet.tn/espaceleve/paraficl.htm
ou encore l'éllipse du jardinier avec 2 piquets et une corde, simple variante de la méthode précédente?
http://fr.wikipedia.org/wiki/Fichier:Ellipse_Animation_Small.gif
je suis d'humeur taquine ce soir héhé

ptiskarab a écrit:

....donc tu connaissais le coup de la chainette! tu m'en bouches un coin là....

Pas difficile. C'est un peu la base quand tu t'intéresse aux fours !
Je ne connaissais pas tes deux liens. J'aime bien quand la géométrie flirte avec la mécanique

Quand je vois comment je galère pour le moindre bricolage, je suis tellement admirative de ce travail et surtout de ceux qui le font (une petite pensée pour le monsieur barbu aussi, c'est bien d'être soutenue physiquement et moralement).

Oui c'est très agréable d'avoir le soutien de ses proches. Tout le monde me trouve un peu monothématique en ce moment mais garde une oreille et un oeil attentifs et bienveillant sur l'avancée des travaux.
Le bricolage c'est vraiment en pratiquant que l'on y prend de plus en plus de plaisir. Pouvoir rénover et construire c'est très gratifiant intellectuellement et psychologiquement, je trouve.
Commence par des trucs pas trop galère dont le résultat te fait bien plaisir. L'apprentissage se fera au fur et à mesure.
J'ai commencé jeune avec le cadeau de mes dix ans : une boite à outils dans laquelle il y avait des outils fabriqués à ma taille par un grand oncle + l'aide de mon père qui m'a mis des machines dans les mains assez vite.
Mon mari n'aime pas du tout bricoler alors j'ai gardé naturellement la main....

Bon dimanche. Tu es toujours au Mali ?

Là, je pense que tu ne la quitteras plus cette maison avec tous les aménagements que tu as fait...quand je serais grande je passerai voir

madame Dutour a écrit:

Bon dimanche. Tu es toujours au Mali ?

Non, elle n'est pas avec moi

Salut Mali,
la vie en décide autrement quelques fois...il ne faut pas trop s'attacher aux tas de pierres que l'on amasse même si on les cimente pour s'assurer de leur pérénité !!
Tant que je pourrais profiter de ce coin que j'ai concocté je le ferai en sachant ma chance.
J'espère bien que tu passeras !!

CHAPEAU BAS MADAME DUTOUR

Je réitère Chapeau M'dam.

Alors je réitère aussi des mercis pour votre soutien messieurs !
Juan, question taille de brique, ta voute a du te donner bien du mal !!

Pas d'objection votre honneur .... BEAU BOULOT ! jusque là tout va bien ...

madame dutour...CéBÔOOOoooh !

je suis






en attendant que ça s'écroule !, non je blague

marco polo a écrit:

..jusque là tout va bien ...

Casper a écrit:

...en attendant que ça s'écroule ..

m'en fous ! j'entends pas j'écoute pas

Merci Florence pour ce magnifique pas a pas que tu nous fais partager. Ce n'est que du bonheur pour nous de suivre ( et des efforts et du temps pour toi et les tiens) mais c'est superbe techniquement et bien beau cette construction une vraie oeuvre d'art. Merci pour le partage. A+ et

Bonjour,

madame Dutour : concernant mon four c'est du n'importe quoi par rapport au tiens.(je pense l'essayer cette été)

Cordialement, JML

Merci Woodspirit. Ca me fait plaisir de partager et si ça peut donner envie à d'autres ... Mais comme dit très justement Casper qu'ils attendent de voir si ça tient !
Juan, j'espère que ce n'est pas trop du n'importe quoi tout de même !

Grand coup chapeau....curieux de la suite

Merci Jall68.
Voilà la suite. Une bonne étape est franchie avec l'installation des brûleurs. Le plombier fait la tuyauterie demain.
Restera la cheminée à terminer...Et à bosser pour le remplir !!

bravo pour cette oeuvre ; reste le séchage avc patience...

Merci Domido.
Oui, la patience....la terre nous apprend ça très tôt finalement...
Bonne journée à toi
