Un four de décirage pas à pas

Rappel du premier message :

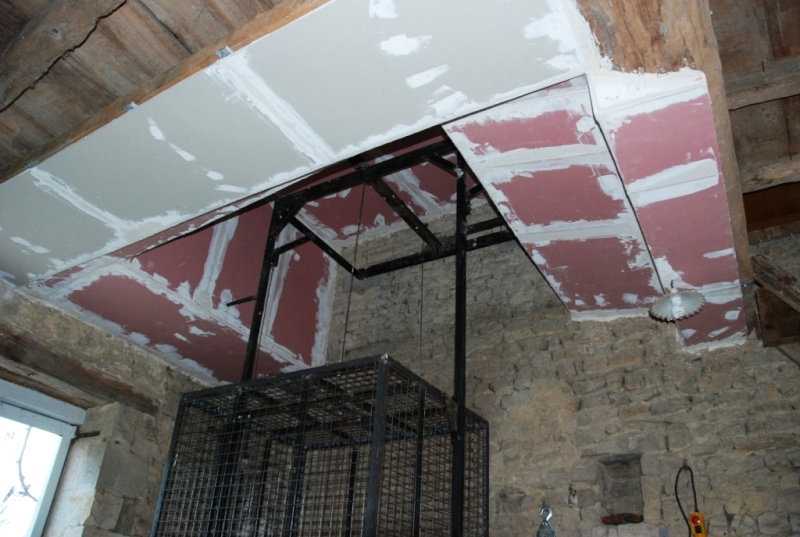

bonjour , j'ai commencé la réfection de mon four de décirage , agrandissement de la sole et nouvelle hotte ; régule avec deux bruleurs auto propane en attendant le matos , j'ai fait la cage de la hotte et repris la sole : objectif , que la flamme des bruleurs soit le long des parois ,que la hotte se sépare en deux pour pouvoir aussi cuire la terre ; parois en fibre accordéon , 12 à 15 cm ;hotte avec palan et biensur four à flamme renversée .sur une photo on voit l'orifice plaque de décirage et derrière la sortie de cheminée ....dimenssions externes de la hotte : largeur 130 prof 1 m hauteur 135

Hello, Madame Dutour...
J'ai effectivement vu ton reportage sur la fabrication du four sur ton site, très intérèssant...
On a mis un peu de temps a maitriser la bête, mais maintenant ça ronronne....

Merci ! C'est chouette !
L'agrandissement des photos ramène toujours à la première
Mais il faudrait mieux continuer dans "vous présenter/vos oeuvres " pour ne pas percuter le pas à pas de Marco.

Ok, j'ai changé de poste, et j'ai enlevé les photos....Mais je ne sais pas pourquoi, les photos n'apparaissent pas. Déjà avec Marco polo, ça ne fonctionnait pas( les miniatures)....j'en met peu être trop...

bj mm dutour , la maison de delacroix "c'est le chalet de la boixe " ds la forêt du mm nom

bonsoir à tous , la fibre est arrivée ; 9 rouleaux et c'est du poil à gratter .... les deux bruleurs aussi ; quel bonheur ! moi qui bosse depuis des années avec de la récup ! j'ai fini l' avaloir placo et je modifie la sole pour laisser place aux bruleurs ... faut pas se louper ! trop prés des parois c'est la hotte qui trinque , trop prés des moules et ca vous les fissure ...je vais trouver un truc pour les positionner et pouvoir modifier l'orientation si, nécessaire ....Demain ....

Je prend gout au reportage, et attend les photos avec beaucoup d'intérêts....

ah la fibre !
même bio, j'en prendrai pas deux fois
le prochain four ce sera
1/ laine de roche 750° Thermipan 353
2/ panneaux légers genre Skamol en silicate de calcium 1000°
3/ contact flamme en brique JM23 légères 1260°

avec ton système de cloche

bonsoir gd fred ; tu as raison la fifre burk , mais c'est tellement efficace ! et le plus leger pour une cloche; avant de faire une cloche en brique calcule le poids tu auras des surprises .... à mon avis si tu fait des parois en brique vaut mieux faire une sole sur rail qui se charge et se décharge à côté du four ...si ton installation est bien conçue du peux même couler dessus en renversant tes moules ; reste le pb de la pression autour des moules : cylindres + machine à faire le vide ; moi je touche pas le côté fonderie ; donc fosse à coté du four de fusion ; je ne revois que le four de décirage pour l'autimatiser et l'agrandir .....
Aujourd'hui j'ai presque fini la sole , et j'ai percé les trous pour les bruleurs ( la perceuse elle a chauffé ! diam de 8 sur 20 cm !!!!) ; en quinquonce demain je termine et commence leur installation

salut
oui, la fibre est assez légère
mais les panneaux de silicate ou de vermiculite comprimée également, et se font en 100 mm d'épaisseur.
si tu fais un chassis poutre avec une cloche avec ça, un système de contrepoids, ça doit aller tout seul.
je cogite à simplifier les manipulations des carapaces

.

.

Bonsoir voici qq photos : j'ai positionné les bruleurs et fini d'agrandir la sole ; en attente , le circuit électrique ; avec double sécurité des bruleurs, ionisation + allumage ; le tout sans contact réel avec le reste (isolant fibre ) ; sur la photo de la sole on distingue à peine les arrivées de bruleurs ,mais ils arrivent à raz de la fibre des cotés mais à 3 cm du fond et de la façade , inclinaison 60 ° modifiable modérément .... une photo de l'extracteur qui sera au dessus de la hotte placo avec deux avaloirs il résiste à 80 ° et conçu pour ce type de hotte ....sur la sole une couche de fibre sur un joint de ciment réfractaire tout le tour ....à suivre

[img]https://i.servimg.com/u/f[url=https://servimg.com/view/14068565/71]66/14/06/85/65/dsc_0037.jpg[/img][/url]

[img]https://i.servimg.com/u/f66/14/06/85/65/dsc_[url=https://servimg.com/view/14068565/74]0040.jpg[/img][/url]

sacré beau boulot
ton bruleur, vient de chez qui ? terramic ? cher ?
et le ventilo m'interesse, de chez qui ? Cher ?
au fait, il va servir à quoi ?

pour le refractaire ; les bruleurs la régule teramic ; le ventilo il sera au dessus de la hotte placo : extraction des gaz brulés et de l'air chaud ...."la boutique de l'air " ..... POUR LES DEUX PAS DE PB c'est pas donné mais c'est du bon matériel ....

Trois choses me viennent à l'esprit
1/ Ce doit être "le pied" de réaliser tout ça (car je pense que c'était un rêve pour toi)
2/ Ni je le souhaite,ni je l'espère, mais si tu dois un jour te recycler, t'as trouvé.
3/ plus ce pas à pas avance, plus les mots me manquent pour exprimer mon

admiration.

Tout simplement hallucinant

Si en plus tu fais la cuisine et le repassage....
ton amoureuse a du soucis a se faire....
bravo

"Si en plus tu fais la cuisine et le repassage...."
Faut pas pousser tout de même! Je sais bien que Marco est un surhomme, mais bon, rêve pas trop GG, faut qu'il dorme un peu !

et la reproduction, vous avez pas pensé à la reproduction!!

le seul problème est qu'un fabriquant de fours m'a dit que la fibre est un mauvais isolant lorsqu'elle monte en température.
le gars a un site
tu devrais ajouter une isolation mince juste devant ton grillage

bonsoir erce
merci pour ton intérêt : il est vrai que ce four est "un bel ouvrage "au service de la sculpture , la compilation d'expériences et de savoirs faire aussi divers qui se conjuguent .... faut être un peu plomblier , metallo , électricien , chauffagiste , plâtrier , charpentier .......apprenti ..et réfléchir le tout pour optimiser l'ouvrage au mieux des contraintes ....aujourd'hui brasure (circuit gaz ) ; demain circuit elect ....cette fois je tourne le dos à la récup pour avoir un outil fiable ....

bonsoir gg , côté maison , c'est un peu tout le monde côté extérieurs c'est ma pomme et y a pas de quoi s'ennuyer ! maintenant yorrell a raison ;je peux pas être partout ! qd à la reproduction ; désolé je viens de faire opérer ma chienne ( airedale ) après deux portées elle sera plus au calme et moi aussi ( car en plus j'ai deux mâles ) !!!!

bonsoir gd fred : faut pas croire les fabricants lui il fait du four bio ! mais son intérêt c'est de vendre ses produits donc .... contacte un acheteur de ses fours tu en saura +
maintenant pq pas les fours à porcelaine chinois étaient en argile!!!!

merci yorrell pour mon repos

marco polo a écrit:

bonsoir gd fred : faut pas croire les fabricants lui il fait du four bio ! mais son intérêt c'est de vendre ses produits donc .... contacte un acheteur de ses fours tu en saura +
maintenant pq pas les fours à porcelaine chinois étaient en argile!!!!

Prosiref m'avait dit la même chose au sujet de la fibre. Ils ont des logiciels de calcul.
Je serais toi, je mettrais un panneau de Microtherm entre le grillage et la fibre.
j'ai un four de décirage en fibres 100 mm + isolant merdique = ça chauffe, mais la température chute très rapidement.

le pb vient peut être de la compression de la fibre : si elle est en accordéon et compressée un max elle garde ses qualité isolantes au fur et à mesure des cuissons ; si elle est en nappe les résultats sont de moins en moins bons ; pour mettre en oeuvre mes modules accordeon je vais me faire un systéme pour compresser un max , j'y refléchis en sachant qu'il y a des tiges inox ds les deux sens pour l'accrocher et maintenir chaque module .....et il faut encore compresser pour la mise en place ....

aujourd'hui j'ai fini le circuit gaz et commencé les branchements électriques j'en suis aux deux tiers en essayant de penser à tout ...chaleur , parasites , position de la sonde qui doit être libre pour monter avec la hote ...... je pense avoir fini demain , il y a un sacré bazard de fil mais le fournisseur ne se contente pas de vendre du matos il veux aussi que ca marche

t'aurais dû commander des modules Z-BLOCK qui sont déjà en accordéon compréssé
chez PROSIREF également

bien sur , j'avais comparé mais c'est bp plus cher donc je me les fait

une info sur les fibres sur laquelle je viens de tomber
c'est pas inutile de lire

oui la fibre est toxique , on s'en doutait depuis une dizaine d'année maintenant c'est clair .... IL FAUT PRENDRE DE MULTIPLES PRÉCAUTION quand aux découpes ect .....j'ai démonté des fours ....amiante +++ relativise , il te reste bp plus de chances de mourrir ds un accident de voiture que de four !
car ces bestioles une fois monté ca bouge trés peu

Dis Marco, ton four que je trouve vraiment super et bien pensé,
si je comprends bien il n'y aura pas de plaques extérieurs, non ?

Très bien pour qu'il n'y ait pas d'accumulation d'humidité , mais
alors la fibre (toxique) à chaque manip peut libérer des poussières.

D'accord que c'est en la coupant qu'on en prend partout, et qu'elle
est vraiment tres moche en l'installant...donc finalement le plus dur
est fait

Est-elle différente de la fibre de roche (qui n'est pas meilleure
non plus)

bonjour casper , toi et gd fred avez raison , il serait préférable de mettre un panneau entre la fibre et le grillage, microtherm quel prix ? silicate de calcium pas cher chez solargil mais peut être fragile ?

Bonsoir
ça me semble aussi important de laisser le moins de fibre possible à l'air libre. On en respire sufffisamment à chaque ouverture/fermeture....

il y a aussi la possibilité, recommandée, de mettre une couche de fixateur sur la fibre. c'est une solution aqueuse qui se passe au pinceau ou au pistolet, et qui durcit dès la première mise en service.
au moins les gaz n'éroderont pas la fibre, qui ne libèrera pas de poussières en continu.
Chez les fournisseurs de fibre.

Ouaaa... j'avais pas vu. Quel boulot alors! Bravo marco polo!

Je profite de ce post pour vous dire de vous méfier de la société "Ventus sa" en belgique.
Ils commercialisent des ventilateurs et autres dérivés, mais quand vous avez payé, ils ne livrent pas.
Prétextant que leur livreur ne trouve pas l'adresse!!!!!

Quand à vous rembourser, ils vous offrent royalement le quart du prix payé.

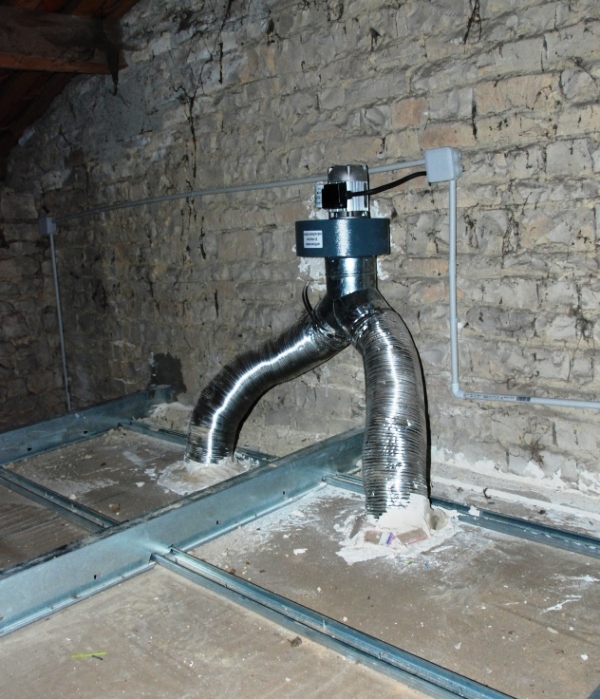

bonjour erce ventus c'est du vent la boutique de l'air nickel , je viens d'installer le ventilo demain circuit elec .... il est à 50 audessus de la hotte placo avec deux grilles d'aspiration , le moteur est independant de la turbine et le tout en inox .... je mettrais une sortie un peu décalee du mur exterieur pour faciliter le tirage naturel ....

Merci christophe je commence à en voir le bout ; gaz fini elec demain avec le ventilo , les branchements bruleurs sonde , regule sécurités electrovannes ,,,,,c'est fait .....

madame dutour et gd fred ok je vais emballer la fibre ,panneaux à l'exterieur et fixatif à l'interne au pinceau non point j'ai déjà fait le pistolet trés bien ! fournisseur goetz .....

qq photos des differents circuits , demain je commence les modules , mais je vais faire celà ds l'atelier , y en assez du froid !
[img]https://i.servimg.com/u/f66/14/06/85/65/dsc_0044.jpg[[url=https://servimg.com/view/14068565/78]/img][/url]

fabrication des modules ; deux pour la voute ;
l'accordeon se fait avec des cales en bois , puis colle ( genre fibre de verre ) puis sangles à cliquet ,puis ficelle ca tient !
percage et passage des tiges inox diam 8 mm , il y en d'autres dans l'autre sens puis le tout crocheté par tige filetée et fixé au sommet ....

[/u[url=https://servimg.com/view/14068565/82]rl]

En volume c'est pharaonesque.

en astuce c'est léonadevincitesque.

Au final c'est admirablement génial!!!!!!

merci erce , c'est dés fois des histoires de bout de ficelle mais la fin justifie les astuces

Quel Bricolo ce Marco
J'admire les hommes doués de leurs mains

à ce stade, peut-on encore parler de bricolage ??

bonjour anne ; comment vas tu ? c'est vrai que m^meavec des trucs trés cher et sophistiques il y a des solutions toutes bêtes pour serrer , percer droit ect ....

Bonsoir yorrehl , entre leonard et le bricolo , y a moi

super,j'aime beaucoup la couleur que tu as choisi pour la hotte,ce rose avec les petites touches de blancs....
euhh ...je suis hors sujet....?
mais que dire, les mots manquent devant un tel chantier...
Ahh, quel bonheur un mari bricoleur...
La mise a feu de l'engin est prévue pour quand...?
Super bravo à super Marco

Les serres joints sont de ta fabrication?
